вОРОТА ОТКАТНЫЕ "фОРТ"

Элементы откатных ворот

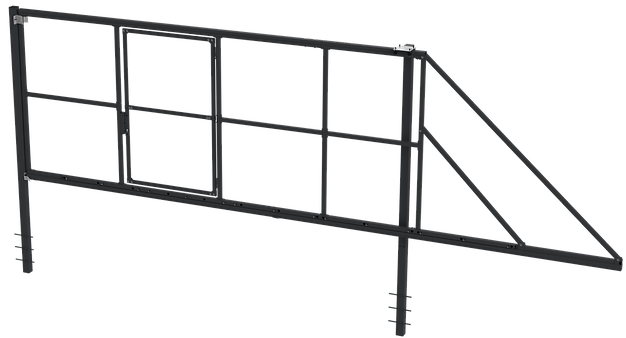

Ворота “ФОРТ” (сборные)

Ширина проема: 3.5 м.

Высота: 2 м.

Покрытие: порошковая окраска, цвет черный RAL 9005.

В комплекте с воротами:

  • столб с ловителями

  • ролик направляющий

  • столб опорный

  • опоры роликовые

  • улавливатель верхний

  • крышка

  • улавливатель нижний

  • кронштейн.

Приобретаются дополнительно:

комплект деталей фундамента

электропривод

рейка зубчатая

профнастил.

Ворота “ФОРТ” (сборные) С ВСТРОЕННОЙ КАЛИТКОЙ

Ширина проема: 3.5 м.

Высота: 2 м.

Покрытие: порошковая окраска, цвет черный RAL 9005.

В комплекте с воротами:

  • столб с ловителями

  • ролик направляющий

  • столб опорный

  • опоры роликовые

  • улавливатель верхний

  • крышка

  • улавливатель нижний

  • кронштейн

Приобретаются дополнительно:

комплект деталей фундамента

электропривод

рейка зубчатая

профнастил.

Ворота “ФОРТ” (сборные)

Ширина проема: 4 м.

Высота: 2 м.

Покрытие: порошковая окраска, цвет черный RAL 9005.

Приобретаются дополнительно:

комплект деталей фундамента

электропривод

рейка зубчатая

профнастил

В комплекте с воротами:

  • столб с ловителями

  • ролик направляющий

  • столб опорный

  • опоры роликовые

  • улавливатель верхний

  • крышка

  • улавливатель нижний

  • кронштейн

Ворота “ФОРТ” (сборные) С ВСТРОЕННОЙ КАЛИТКОЙ

Ширина проема: 4 м.

Высота: 2 м.

Покрытие: порошковая окраска, цвет черный RAL 9005.

В комплекте с воротами:

  • столб с ловителями

  • ролик направляющий

  • столб опорный

  • опоры роликовые

  • улавливатель верхний

  • крышка

  • улавливатель нижний

  • кронштейн

Приобретаются дополнительно:

комплект деталей фундамента

электропривод

рейка зубчатая

профнастил

Ворота “ФОРТ” (сборные)

Ширина проема: 4,5 м.

Высота: 2 м.

Покрытие: порошковая окраска, цвет черный RAL 9005.

Приобретаются дополнительно:

комплект деталей фундамента

электропривод

рейка зубчатая

профнастил

В комплекте с воротами:

  • столб с ловителями

  • ролик направляющий

  • столб опорный

  • опоры роликовые

  • улавливатель верхний

  • крышка

  • улавливатель нижний

  • кронштейн

Ворота “ФОРТ” (сборные) С ВСТРОЕННОЙ КАЛИТКОЙ

Ширина проема: 4 м.

Высота: 2 м.

Покрытие: порошковая окраска, цвет черный RAL 9005.

В комплекте с воротами:

  • столб с ловителями

  • ролик направляющий

  • столб опорный

  • опоры роликовые

  • улавливатель верхний

  • крышка

  • улавливатель нижний

  • кронштейн.

Приобретаются дополнительно:

комплект деталей фундамента

электропривод

рейка зубчатая

профнастил.

Столб с ловителями.

В этот столб упирается закрытая рама ворот. Столб с ловителями вкапывается с противоположной стороны от фундамента ворот. На нем устанавливаются верхний и нижний улавливатели.

Ролик направляющий.

Ролик устанавливается на переднюю часть направляющей ворот. Обеспечивает правильное положение ворот при закрытии и разгружает ворота от возникающих нагрузок в закрытом положении.

Рейка зубчатая*

Применяется совместно с электроприводом при автоматизации откатных ворот. Рейки предназначены для преобразования крутящего моменты зубчатого колеса электропривода в перемещение каркаса ворот.

Столб опорный.

Столб крепится к фундаменту болтовым соединением и является опорой, вдоль которой перемещаются откатные ворота. Вверху столба устанавливается кронштейн.

Опоры роликовые.

Опоры роликовые (2шт) принимают нагрузку от рамы ворот и передают ее на фундамент. Крепятся к фундаменту болтовым соединением. Предназначены для перемещения ворот в заданном направлении.

Крышка

Используется для защиты торца направляющей рамы ворот от попадания в нее посторонних предметов (грязи, мусора и т.д.) и влаги.

Улавливатель верхний.

Предназначен для удержания верхнего края ворот в закрытом положении. Обеспечивает правильное положение откатных ворот при закрытии. Имеет пазы для регулировки.

Улавливатель нижний.
Предназначен для принятия нагрузки от направляющего ролика при закрывании ворот. Служит дополнительной опорой для ворот, распределяет нагрузку. Обеспечивает правильное положение откатных ворот при закрытии.

Кронштейн

Кронштейн с роликами используется для

удержания рамы ворот в нужном положении. Рама перемещается между резиновых роликов и не отклоняется от заданной траектории движения. Ролики в кронштейне регулируются болтовым соединением.

Электропривод*.

Предназначен для удержания верхнего края ворот в закрытом положении. Обеспечивает правильное положение откатных ворот при закрытии. Имеет пазы для регулировки.

Комплект деталей фундамента*.

Комплект деталей является универсальным фундаментом для откатных ворот. Благодаря съемным направляющим для электропривода, фундамент применяется для откатных ворот как с правосторонним, так и с левосторонним открыванием. Фундаментные болты, входящие в состав, предназначены для фиксации и надежного крепления конструкции в бетоне.

*Приобретаются отдельно

Комплектация откатных ворот “форт”

Заказать ОТКАТНЫЕ ВОРОТА “фОРТ” вы можете, оставив заявку
